Sistemas automáticos de paletización

Serie APS 1570 ERGON

APS 1570 - Paletizador

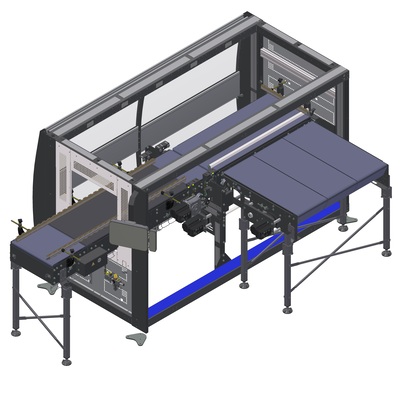

El APS 1570 es un sistema monocolumnar a dos ejes cartesianos para el paletizado de cartones, fardos, bandejas y paquetes en general, compuesto por varios módulos configurables en función de las condiciones logísticas del área del final de línea y a las exigencias del cliente.

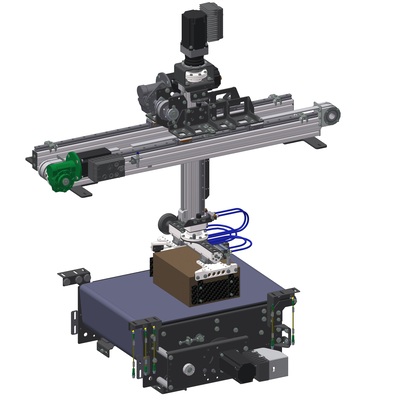

El corazón del sistema ASP ERGON es su módulo con eje vertical, una columna fija (levantamiento solo a través de grúa), sobre la que se mueve, gracias a esferas, el eje horizontal de trabajo. Sobre este eje se encuentra el brazo mecánico que aloja la cesta de toma que puede trabajar en conjunto con:

  • Módulo de entrada producto a 90° y sistema de preformación capas;
  • Módulo de carga paléts con capacidad de carga máxima de 300 kg (máx 10 paléts con altura máx de 150mm y capacidad máxima de 30Kg/palét) que incluye transportador y el almacén de paléts vacíos (disponibles como opcionales módulos de carga con capacidad superior);
  • Módulo de inserción intercapas (opcional), compuesto por el almacén y del grupo de inserción de ejes controlados;
  • Barreras de protección.

En la entrada al paletizador una cinta de introducción de producto preforma la fila, trabajando de manera conjunta a un sistema de traslación unidireccional contribuye a la formación de la capa.
La cesta de producto toma la capa de paquetes de una cinta transportadora a altura operador. Los movimientos verticales de la viga y los verticales de la cesta de producto aseguran trayectorias perfectas para la formación del palét.
El APS 1570 trabaja europallet 800x1200 mm y 1000x1200 mm (otros formatos a verificar).

Todas las operaciones están gestionadas por un sistema de automación y control de la máquina intuitiva, lo cual permite un uso fácil e inmediato del sistema de paletización por parte del operador.

APS 1570
Velocidad (PPM)70

Estructura compacta y ergonómica

La estructura compacta y ergonómica garantiza un ahorro de espacios al interior de la planta de embotellado y permite al operador desempeñar fácilmente y en toda seguridad las actividades de uso, limpieza y manutención de la instalación.

Flexibilidad operativa

El utilizo de soluciones técnicas innovadoras, inteligentes y personalizadas permite numerosas ventajas desde el punto de vista de la flexibilidad operativa y de la competitividad económica de los procesos. En particular, los paletizadores SMI de la serie APS permiten realizar varios esquemas de paletización, según las necesidades del cliente y ofrecen la posibilidad de personalización para adaptarse a las exigencias de cambio formato, cambio producto y/o layout de la planta.

Movimientos rápidos y precisos

Los ejes de la máquina son controlados por motores brushless que garantizan movimientos extremamente dinámicos, armónicos y precisos.

Bajos costes de gestión y mantenimiento reducido

El TCO (Total Cost of Ownership) es optimizado gracias a bajos costes de gestión y mantenimiento.

Ecosostenibilidad

Los paletizadores SMI de la serie APS son una solución eco-sostenible gracias al uso de motores ICOS con servo-accionamiento digital (driver) integrado, que permite una simplificación del cableado de la máquina y asegura una mayor eficiencia energética, un menor ruido y un menor desgaste de los componentes.

_

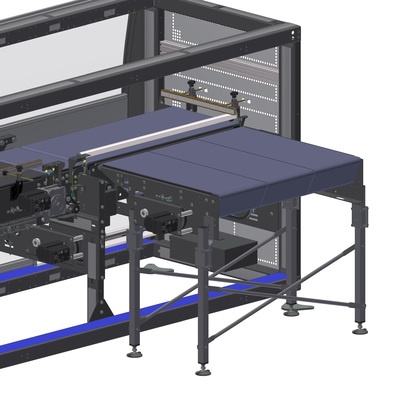

Entrada simple con formación de la capa a 90°

Entrada simple con formación de la capa a 90° provista de: 1 cinta dosificadora engomada, 1 cinta de introducción producto con función de formación de fila y 1 sistema de traslación con movimiento unidireccional, que contribuye a la formación de la capa. El sistema, desarrollado según las metodologías FCR (Full Cost Reduction), se prueba y entrega al cliente totalmente montado y cableado. El tiempo necesario para la puesta en marcha es extremamente reducido, ya que consiste en conectar el cable de señales provisto de conectores y el de alimentación del bus de campo Sercos al módulo central del sistema de paletizado APS. La estructura ergonómica y funcional del chasis permite al operador de actuar sin dificultad todas las actividades de uso y manutención de la instalación.

_

Dispositivo de traslado de las filas

El traslado de las filas se realiza a través de una barra motorizada. La fila se forma y se lleva al sistema de preformación de capas. El traslado de la capa de la cinta al cesto resulta fluida y precisa, ya que el sistema aprovecha el movimiento de la cinta y no requiere el uso de elementos de traslación mecánica de la capa.

_

Dispositivo de rotación de los paquetes (opcional)

Este sistema opcional permite girar los paquetes en la entrada del paletizador. La rotación puede ser efectuada por un cilindro de contraste o un manipulador.

_

Sistema de alimentación plataformas vacías

El paletizador APS ERGON esta equipado con un sistema de alimentación de paléts vacíos formado por transportadores a rodillos. La capacidad de carga máxima es de 300 kg (disponibles, como opcionales, módulos con carga superior) y/o altura máxima total de 1800 mm. Desarrollado según las metodologías FCR (Full Cost Reduction), este sistema se entrega al cliente totalmente testado, montado y cableado.

_

Sistema de alimentación planchas (opcional)

Sistema de alimentación de la planchas ajustable en función de las diversas dimensiones del Inter-pad que puede trabajar en conjunto con la columna central del paletizador APS ERGON. El sistema de toma con ventosas de 4 a 8 puntos ajustables para garantizar el correcto levantamiento de cualquier tipo de intercalar. La carga automatizada de las planchas está disponible como accesorio y permite cargar la plataforma planchas sin parada de la máquina (mediante la adición de una estación para la carga de la plataforma de las planchas y una estación para la descarga de la paleta vacía)

_

Transporte de palés de rodillos

Estructura de acero pintado y rodillos ø 76 mm paso 150 mm, motorizados mediante cadena de 5/8 de pulgada. Motorización central reversible electrónicamente. El sistema es probado por SMI y entregado al cliente completamente montado y cableado. Disponibles en diversas longitudes de 1500 mm, 2000 mm, 2500 mm y 3000 mm.

Las imágenes son indicativas y los datos no son vinculantes, porque deben ser confirmados por SMI en función de las condiciones productivas y de las especificaciones técnicas del usuario de la máquina.
